NIXO90_EN
| EAN kood | 8595057671492 |
| Tollikood | 73089059 |
| Kaal | 3,0700 kg/tk |
| Pinnaviimistlus | Roostevaba teras AISI 304 |
| Temperatuurikindlus | -50 - +150 °C |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Standardid | ČSN EN 61537 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metallplaadi paksus | 0,8 mm |
| Kruvide arv ühendamiseks | 8 |

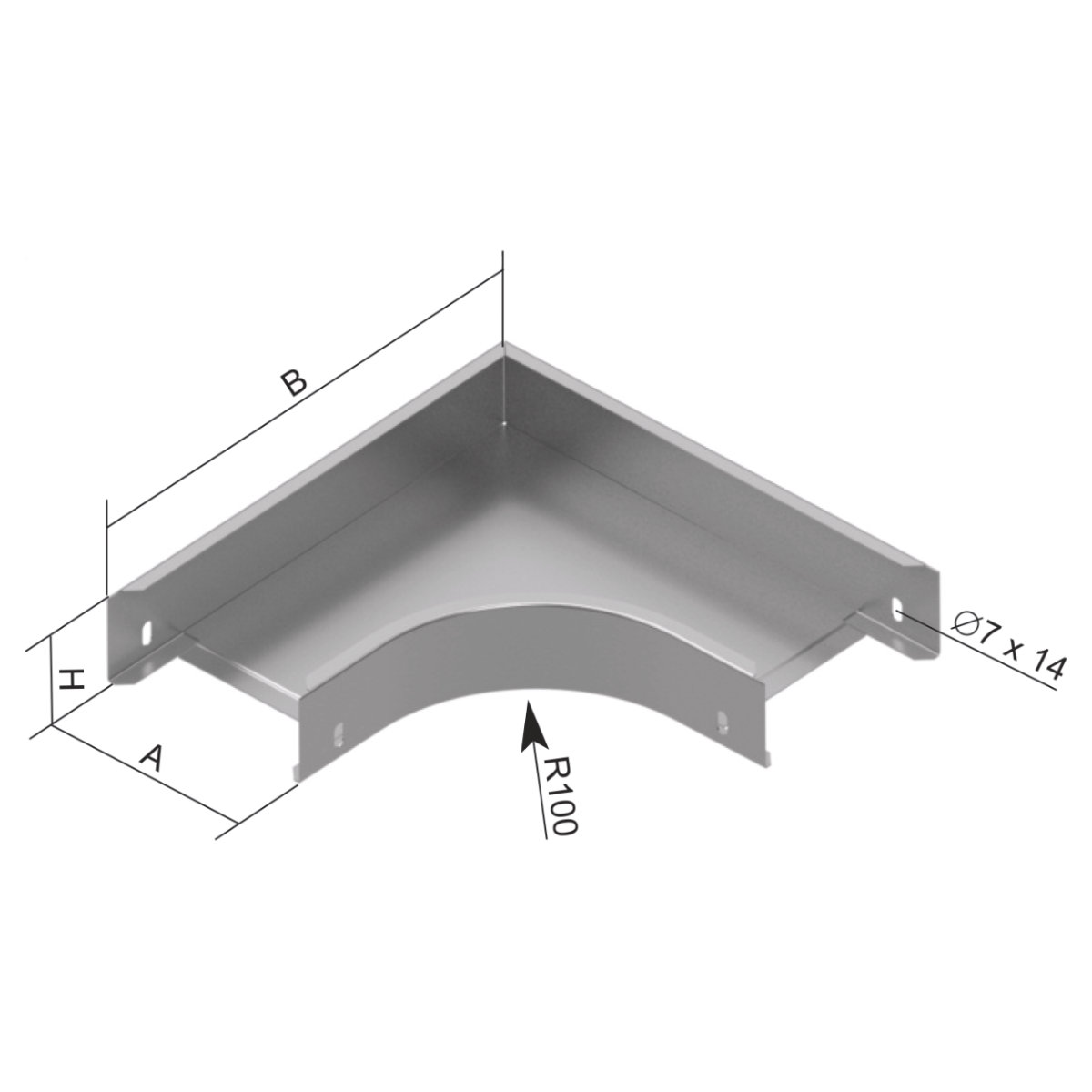

| Mõõde A | 503 mm |
| Mõõde B | 663 mm |
| Mõõde H | 102 mm |
| Kaabliteede laiuse jaoks | 500 mm |
| Kaabliteede kõrguse jaoks | 100 mm |

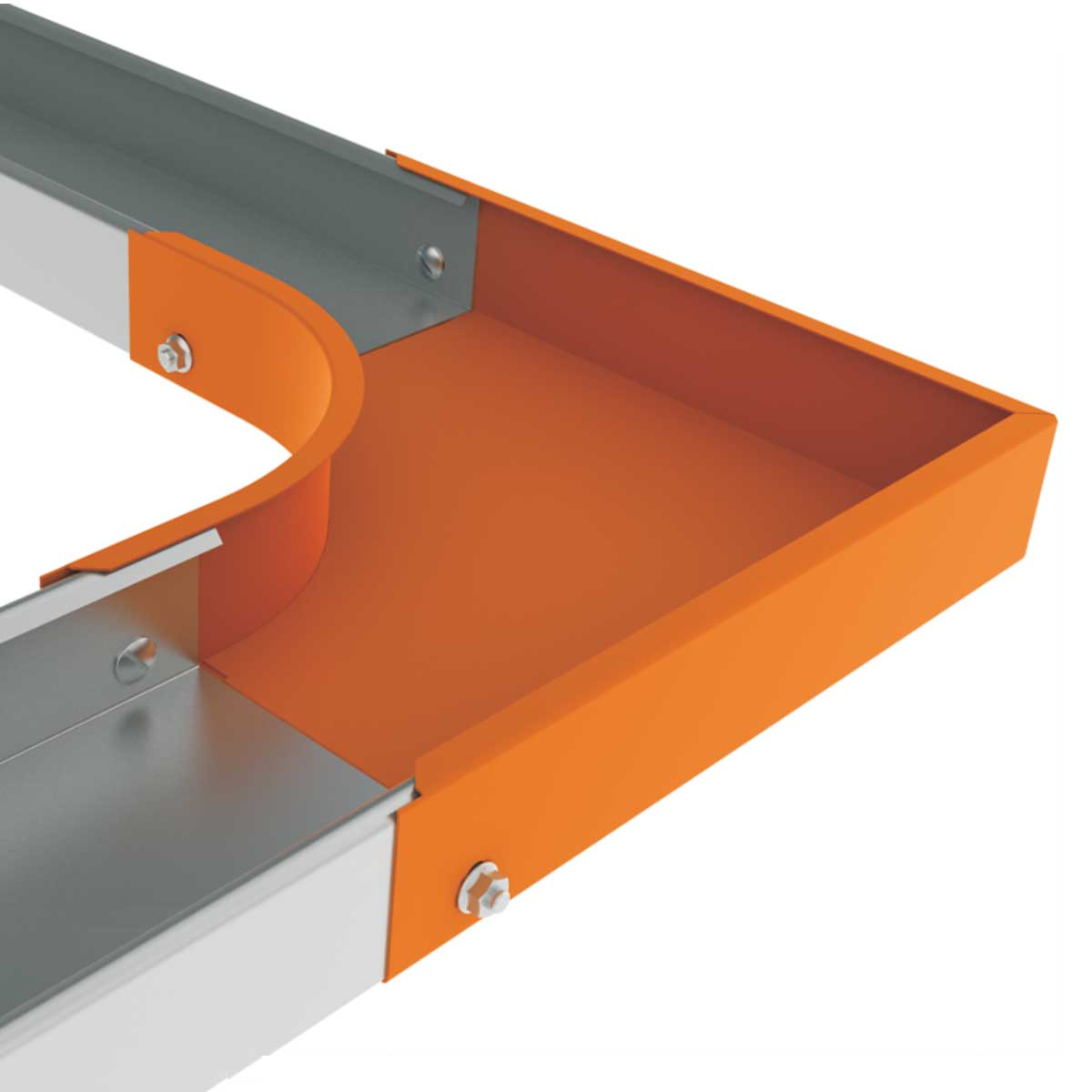

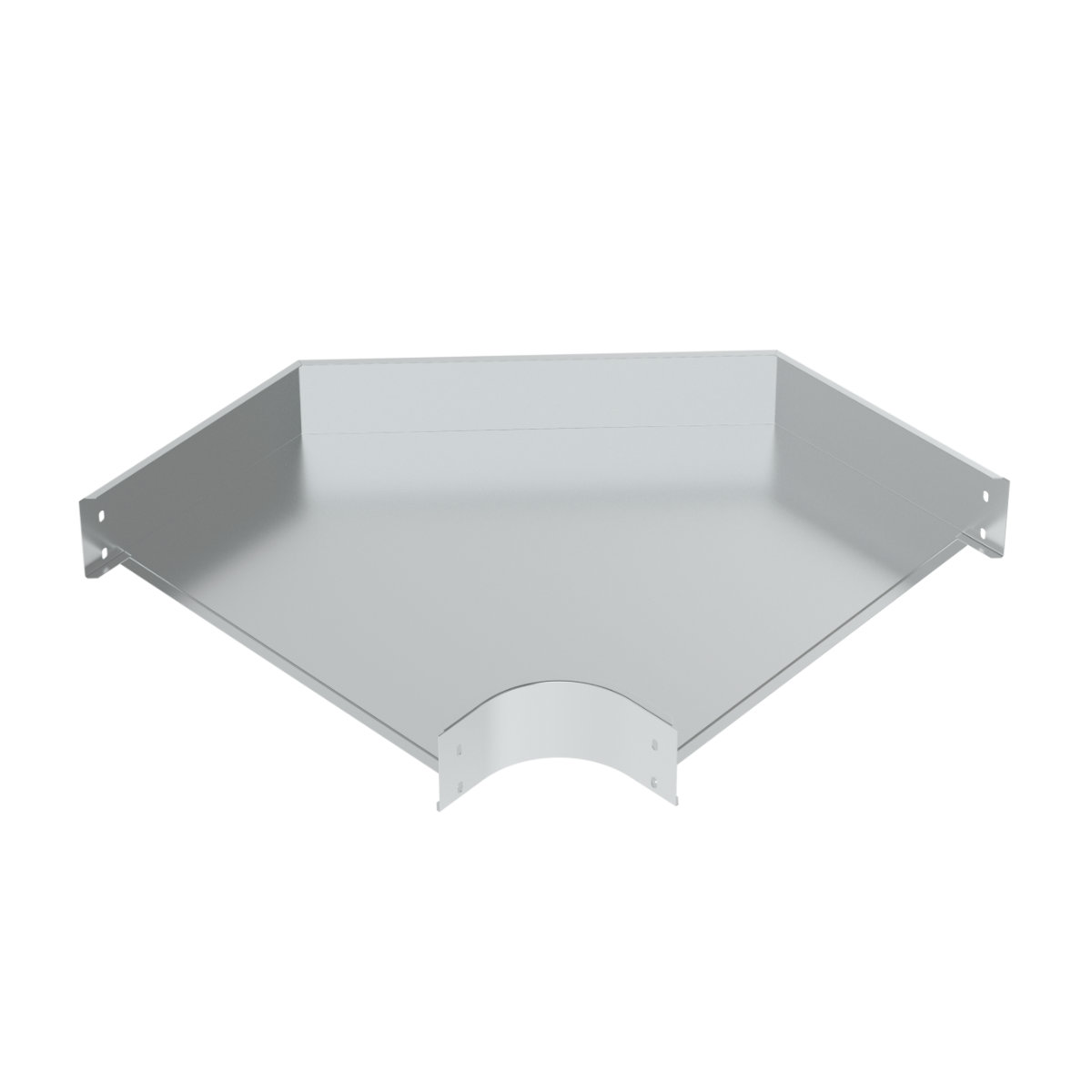

Kaart kasutatakse horisontaalsuunas 90 ° haru loomiseks. Ühendus toimub kaabli tee otsel libisemisega ühendustükisse ja järgneva kinnitusena poltidega NIXSM 6X10. NIXO 90X100X500 kaarel asendatakse külgede väline külgmise nurga all kääridega.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
