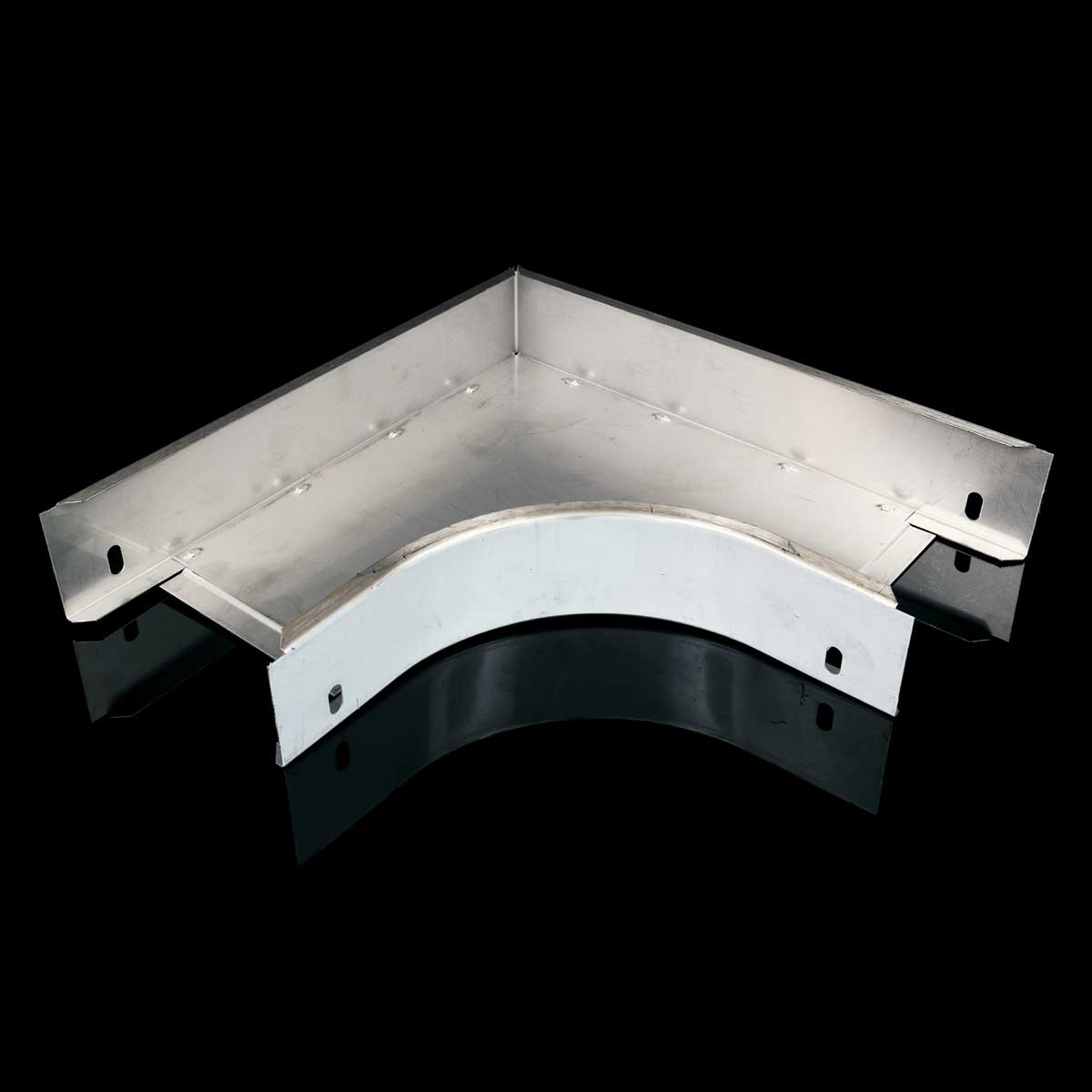

Illustreeriv pilt
To download 3D models, please login or create an account and request access.
| EAN kood | 8595057671485 |
| Tollikood | 73089059 |
| Kaal | 1,6430 kg/tk |
| Pinnaviimistlus | Roostevaba teras AISI 304 |
| Temperatuurikindlus | -50 - +150 °C |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Standardid | ČSN EN 61537 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metallplaadi paksus | 0,8 mm |
| Kruvide arv ühendamiseks | 8 |

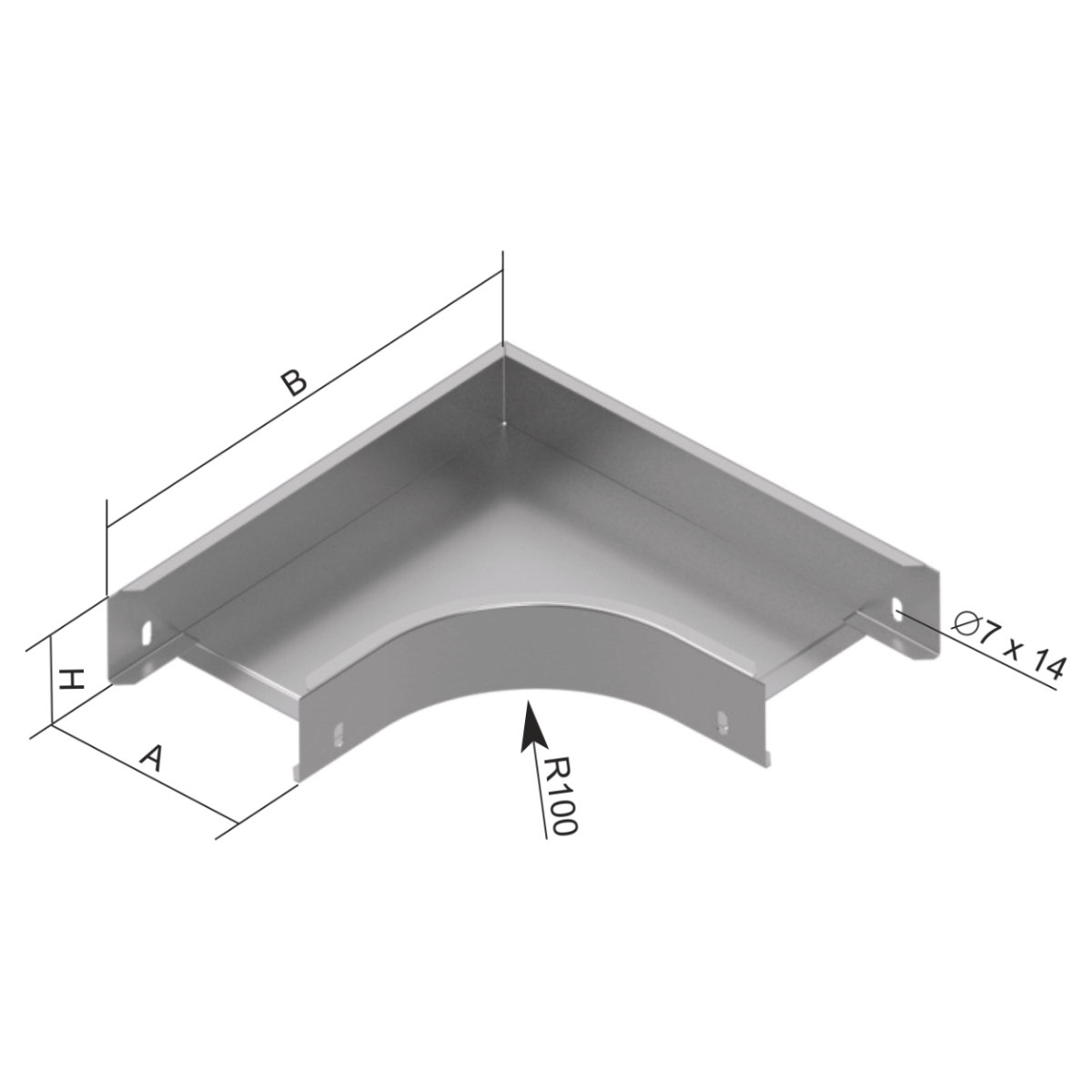

| Mõõde A | 253 mm |
| Mõõde B | 413 mm |
| Mõõde H | 102 mm |
| Kaabliteede laiuse jaoks | 250 mm |
| Kaabliteede kõrguse jaoks | 100 mm |

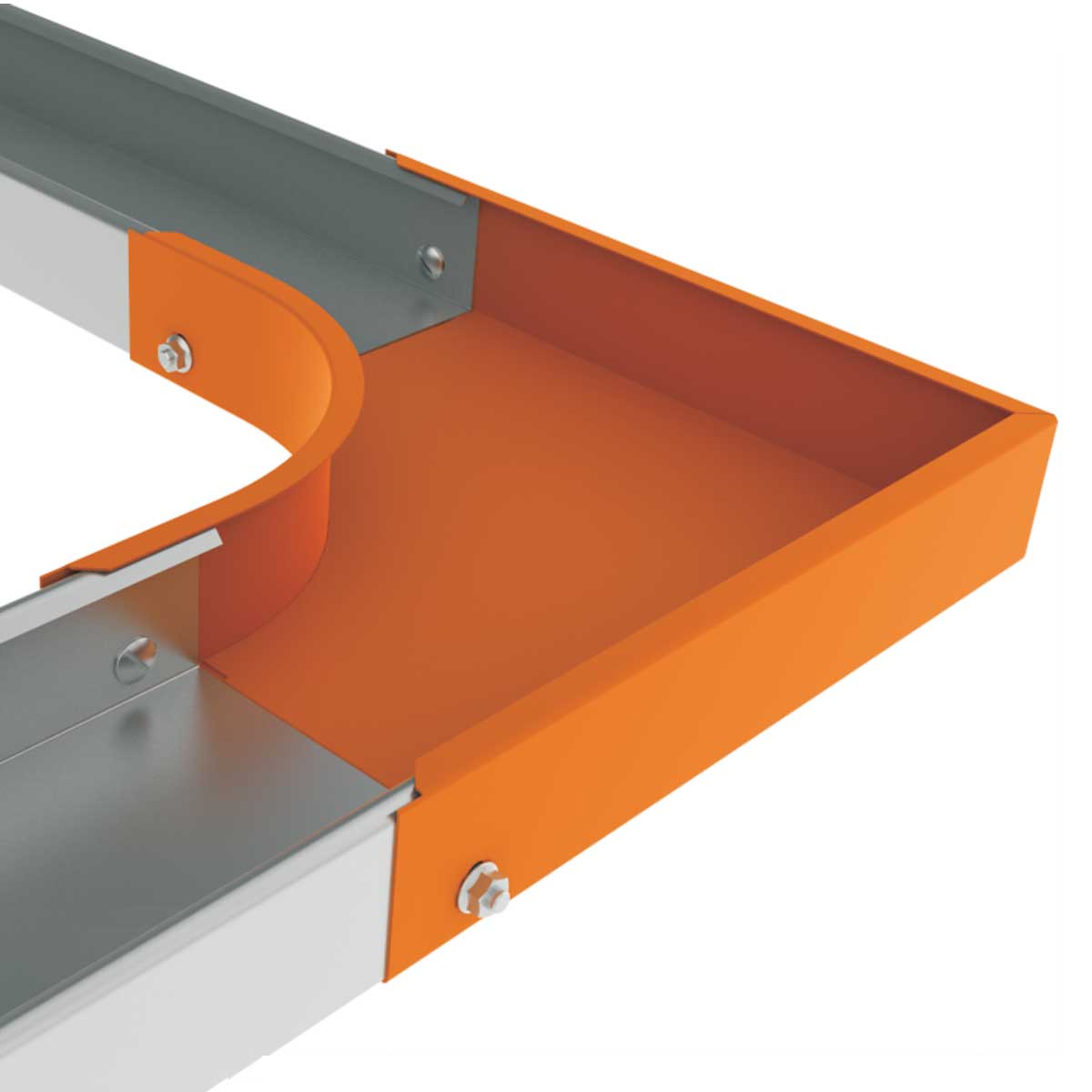

Kaart kasutatakse horisontaalsuunas 90 ° haru loomiseks. Ühendus toimub kaabli tee otsel libisemisega ühendustükisse ja järgneva kinnitusena poltidega NIXSM 6X10.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
NIXO90_EN
