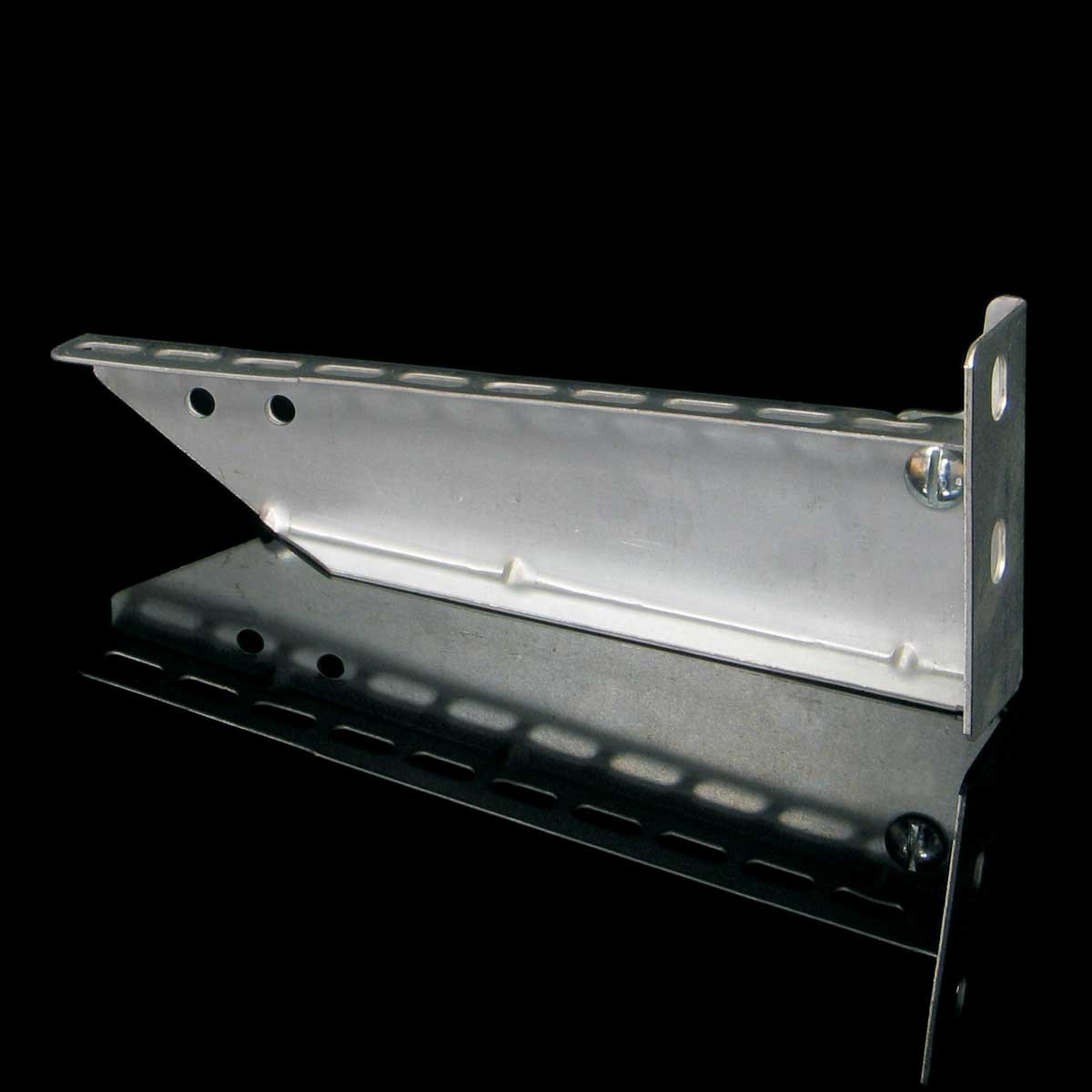

illustrative picture
To download 3D models, please login or create an account and request access.
DS_EN
| EAN kood | 8595057628434 |
| Tollikood | 83024190 |
| Kaal | 0,65 kg/pcs |
| Pinnaviimistlus | Eelnevalt tsingitud |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Maksimaalne koormus | 200 kg |

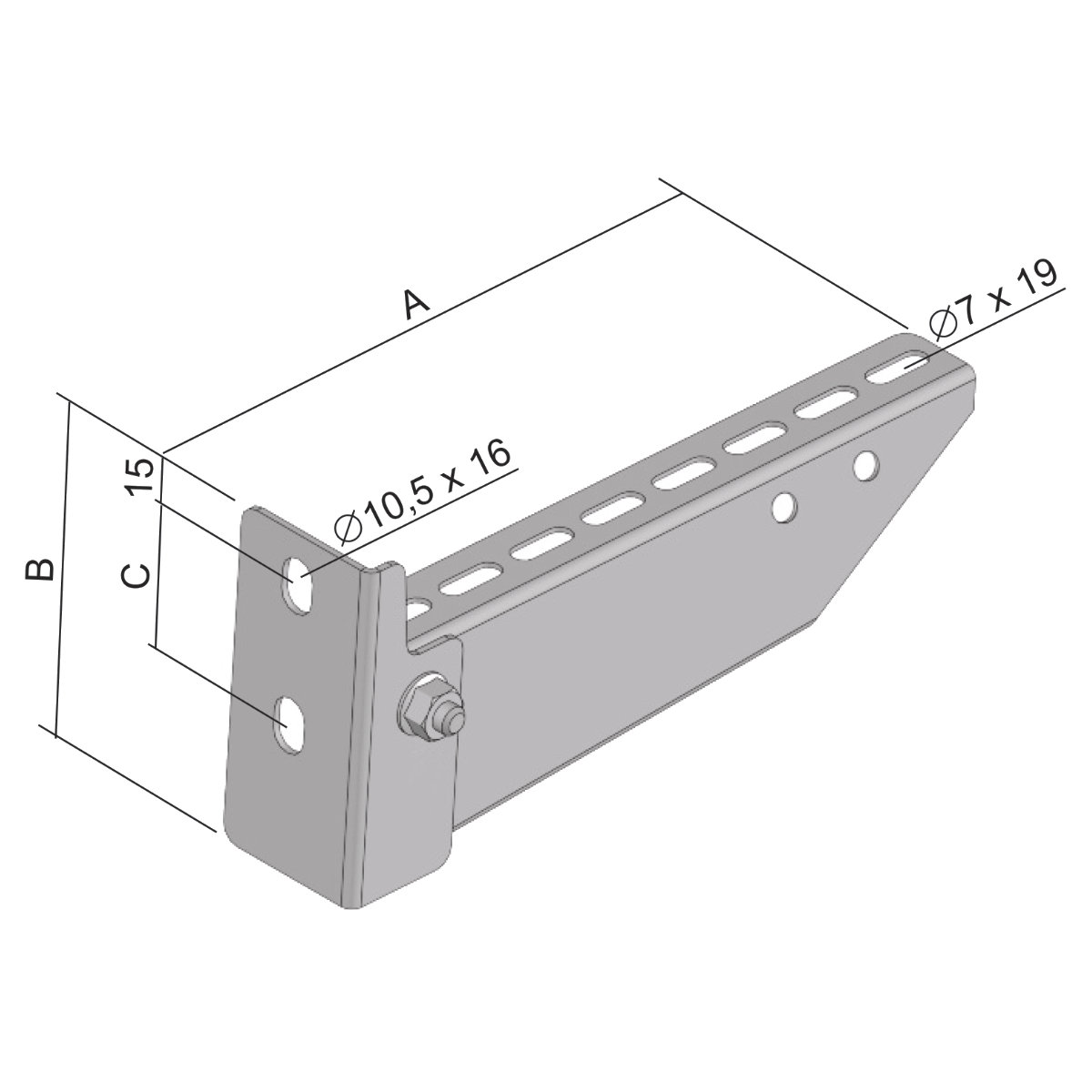

| Mõõde A | 318 mm |
| Mõõde B | 120 mm |
| Mõõde C | 60 mm |
| Kaabliteede laiuse jaoks | 300 mm |
| Kaabliteede kõrguse jaoks | 35 - 110 mm |

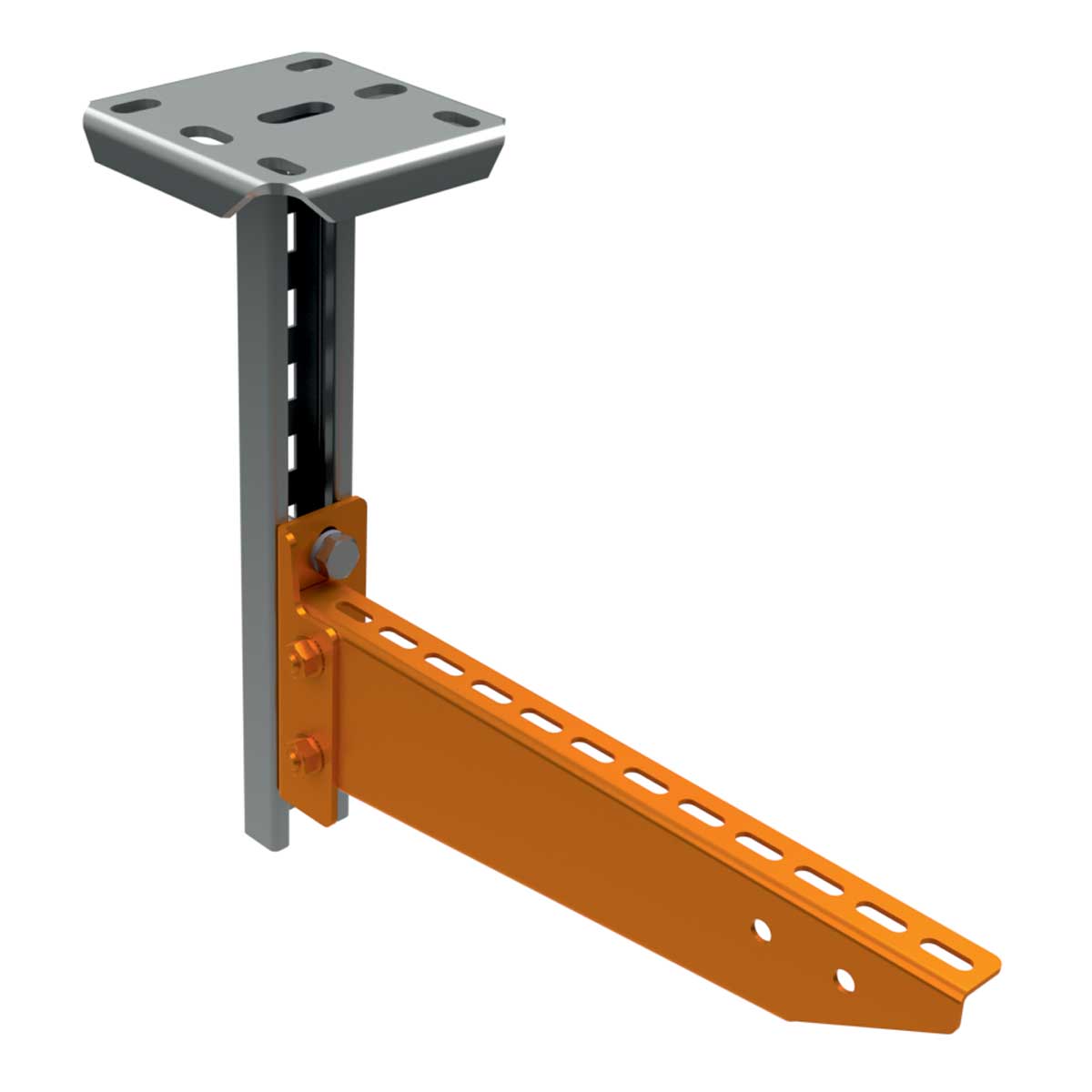

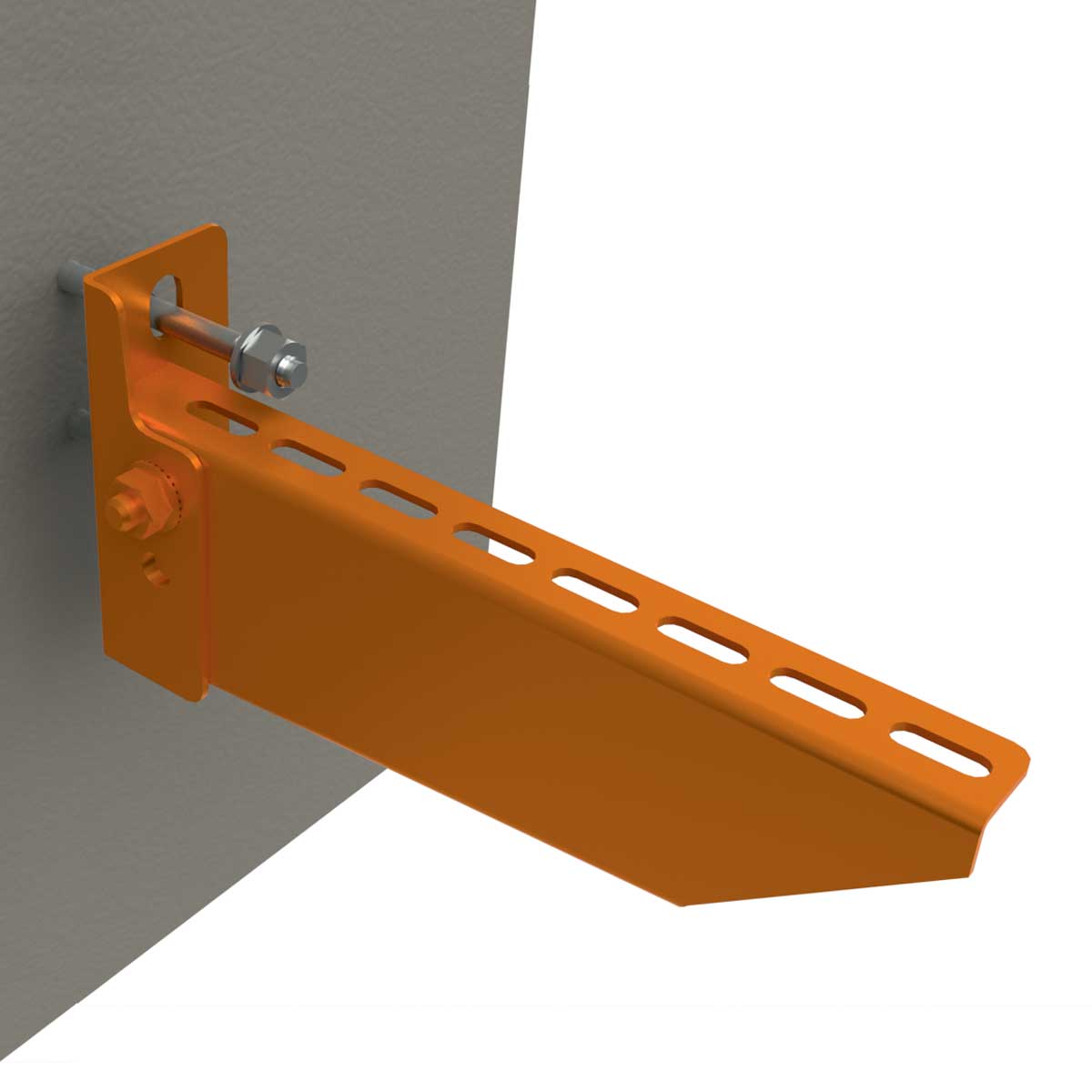

Klemm on ette nähtud paigaldamiseks seinale või laeprofiilile. Kinnitage seinale, kasutades 2 Ø 8 mm ankrud. Lamellprofiili SPL ja SPS paigaldamiseks kasutatakse liugmutreid PM 41 M 10 koos poltidega S 10X20 (2 tk). Paigaldusprofiilile SPLN, SPSN või SPU kinnitatakse poltide S 10X20, mutrite M 10 ja seibide PD 10 abil poltidega NSM 6X10.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
