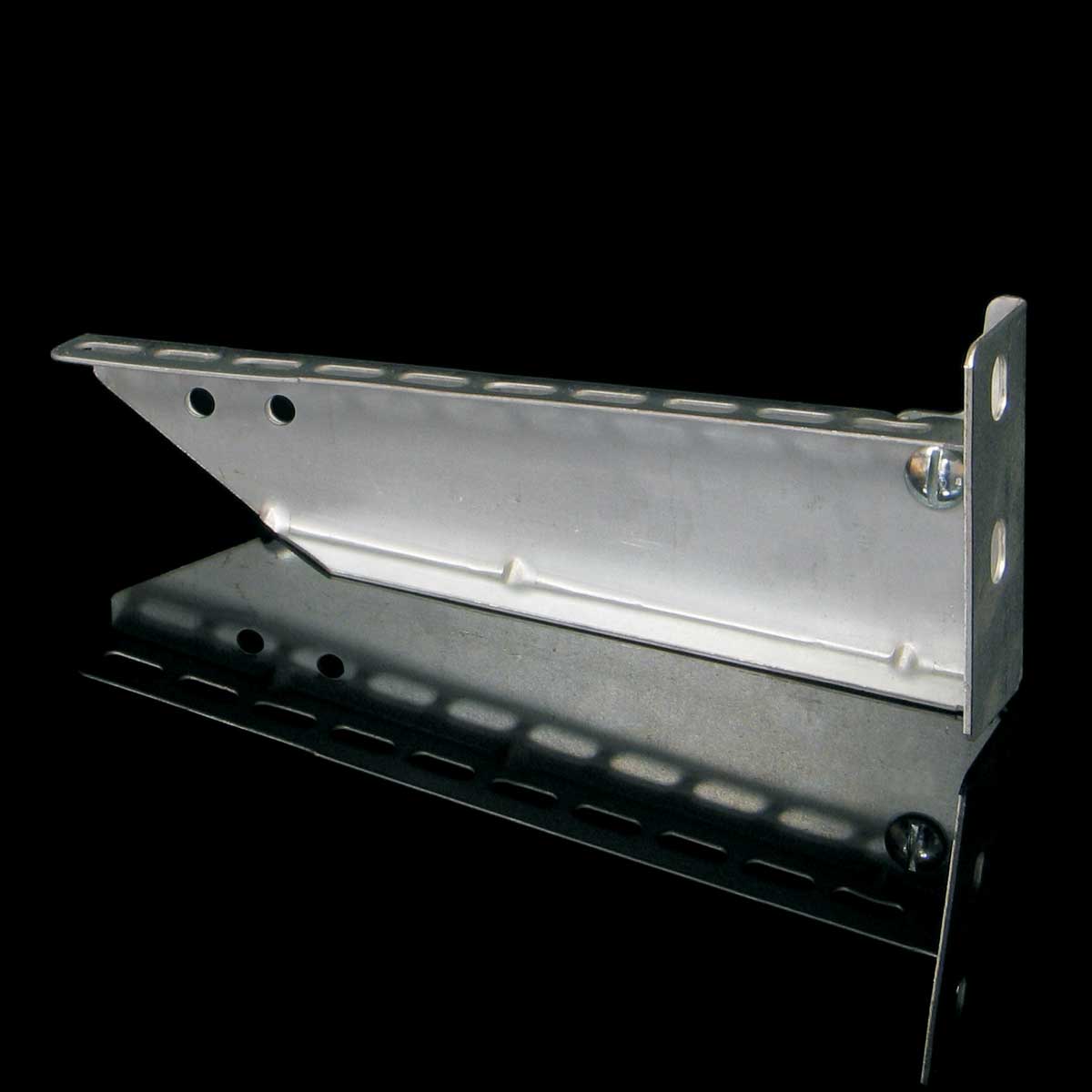

illustrative picture
To download 3D models, please login or create an account and request access.
DS_EN
| EAN kood | 8595057636439 |
| Tollikood | 83024190 |
| Kaal | 1,23 kg/pcs |
| Pinnaviimistlus | Eelnevalt tsingitud |
| Maksimaalne koormus | 150 kg |

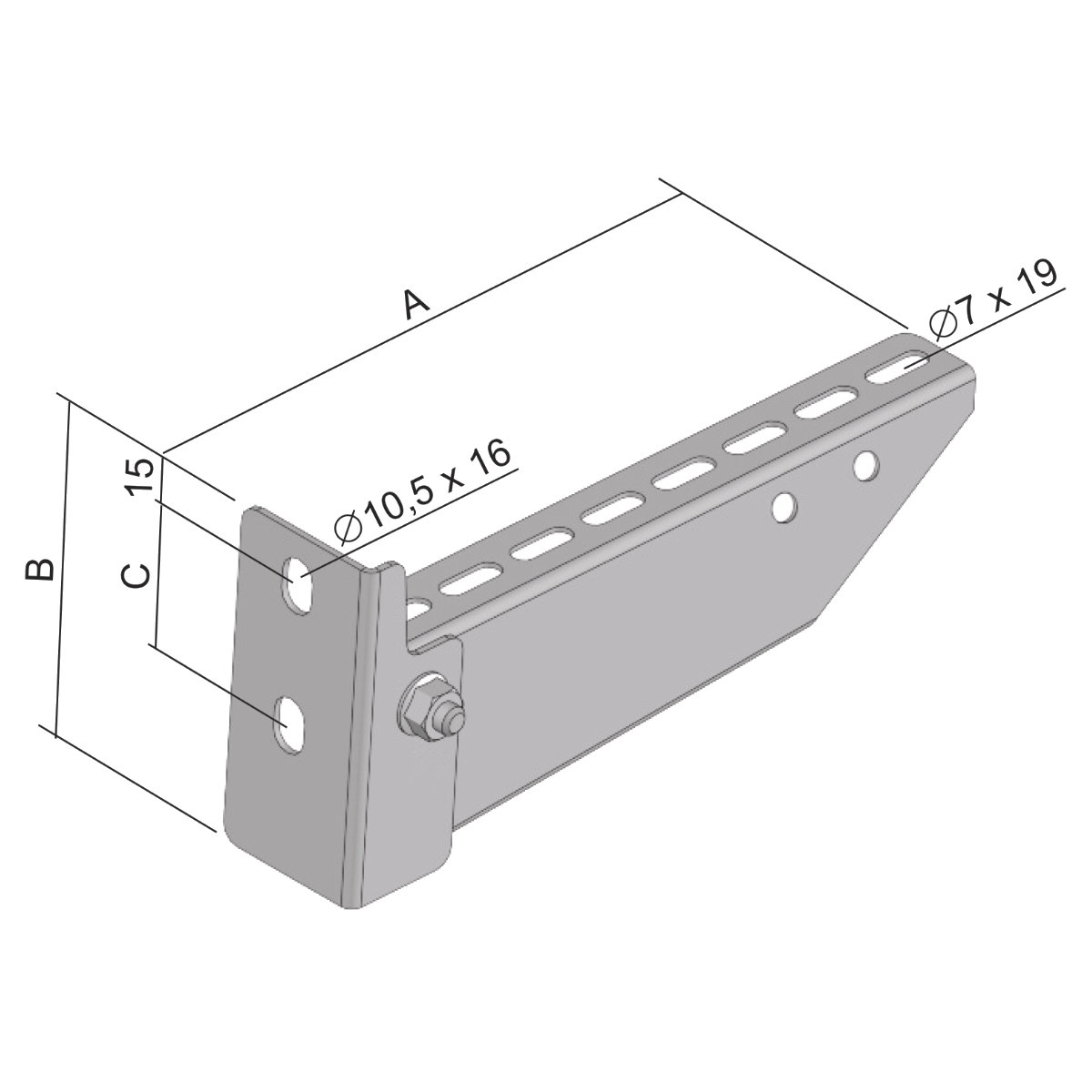

| Mõõde A | 618 mm |
| Mõõde B | 140 mm |
| Mõõde C | 90 mm |
| Kaabliteede laiuse jaoks | 600 mm |
| Kaabliteede kõrguse jaoks | 35 - 110 mm |

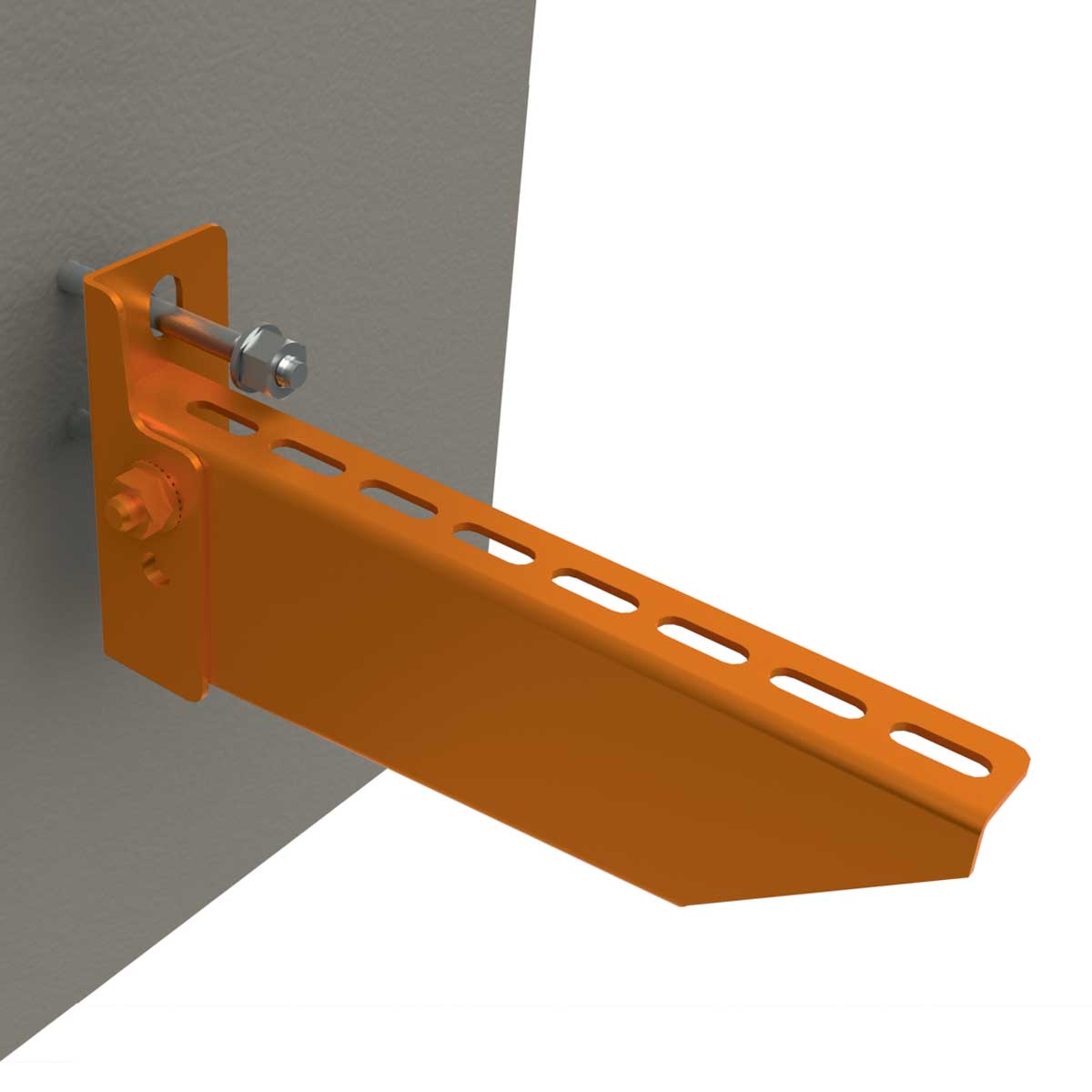

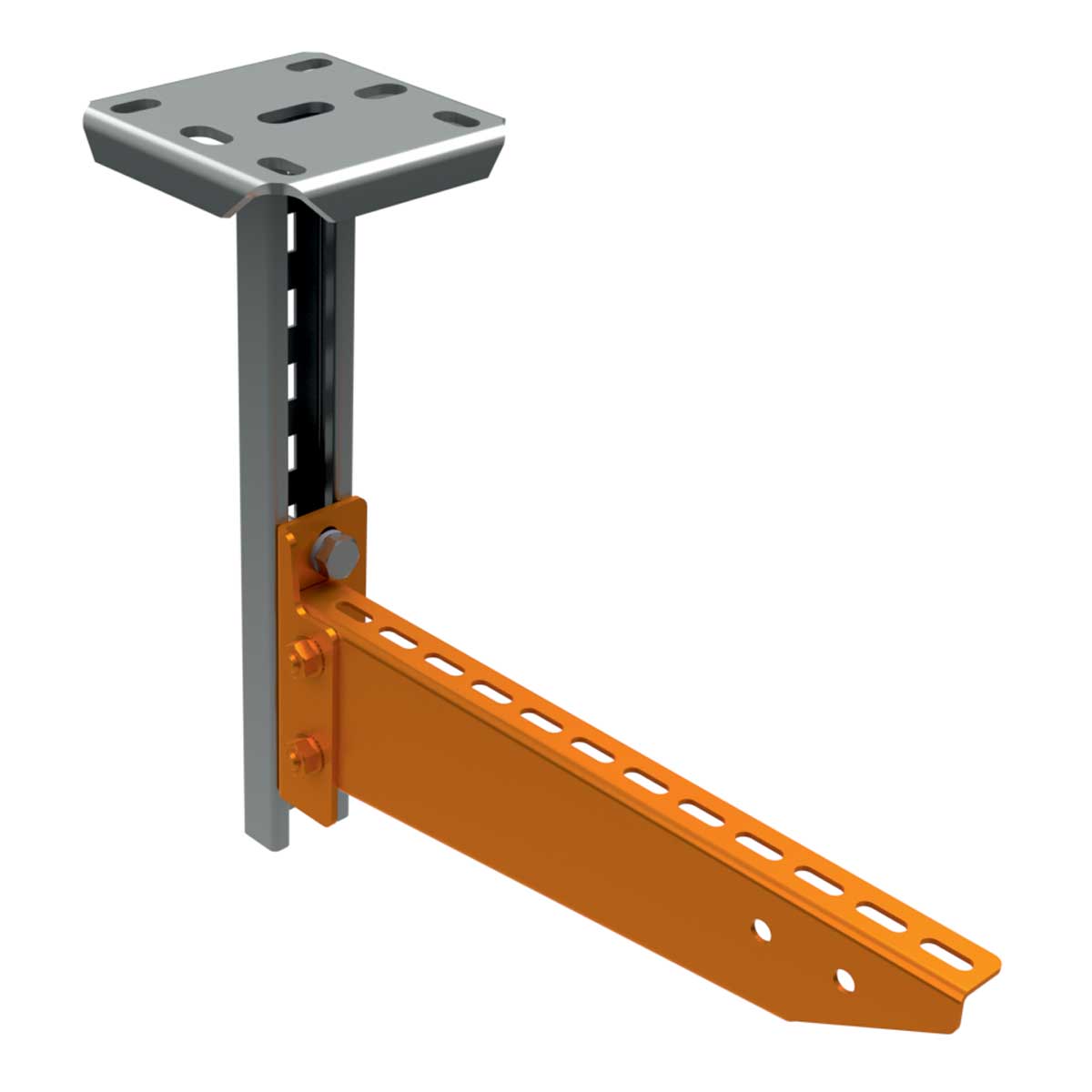

Klemm on ette nähtud paigaldamiseks seinale või laeprofiilile. Kinnitage seinale, kasutades 2 Ø 8 mm ankrud. Lamellprofiili SPL ja SPS paigaldamiseks kasutatakse liugmutreid PM 41 M 10 koos poltidega S 10X20 (2 tk). Paigaldusprofiilile SPLN, SPSN või SPU kinnitatakse poltide S 10X20, mutrite M 10 ja seibide PD 10 abil poltidega NSM 6X10.
