Juhtmete harukarpide paigaldamine soojusisolatsiooni sisse

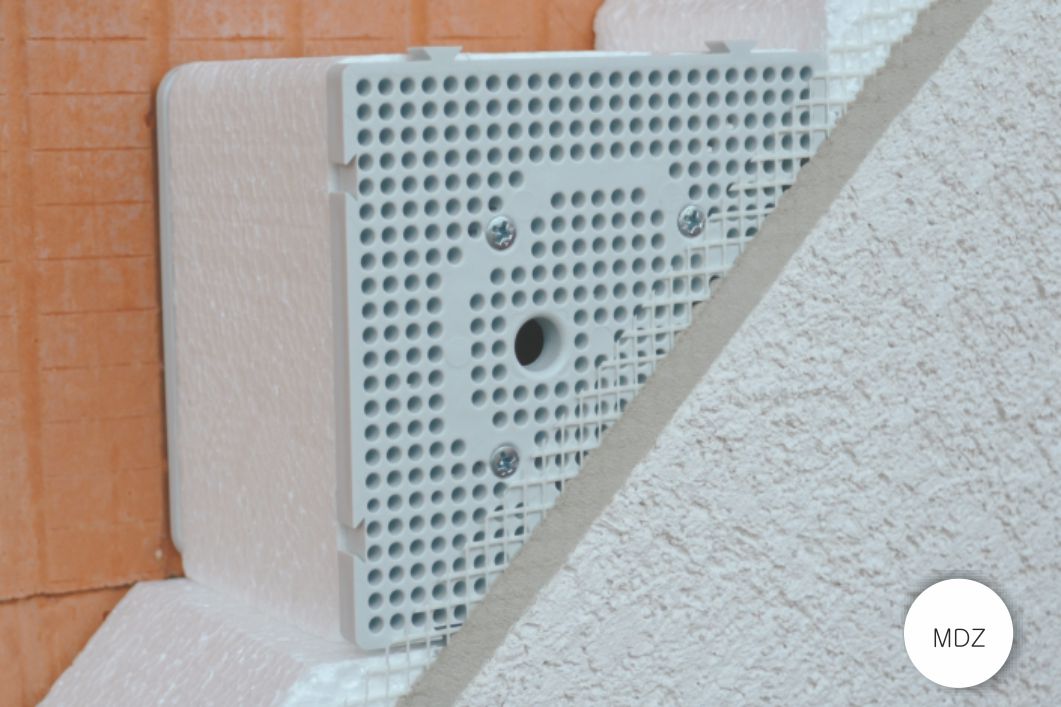

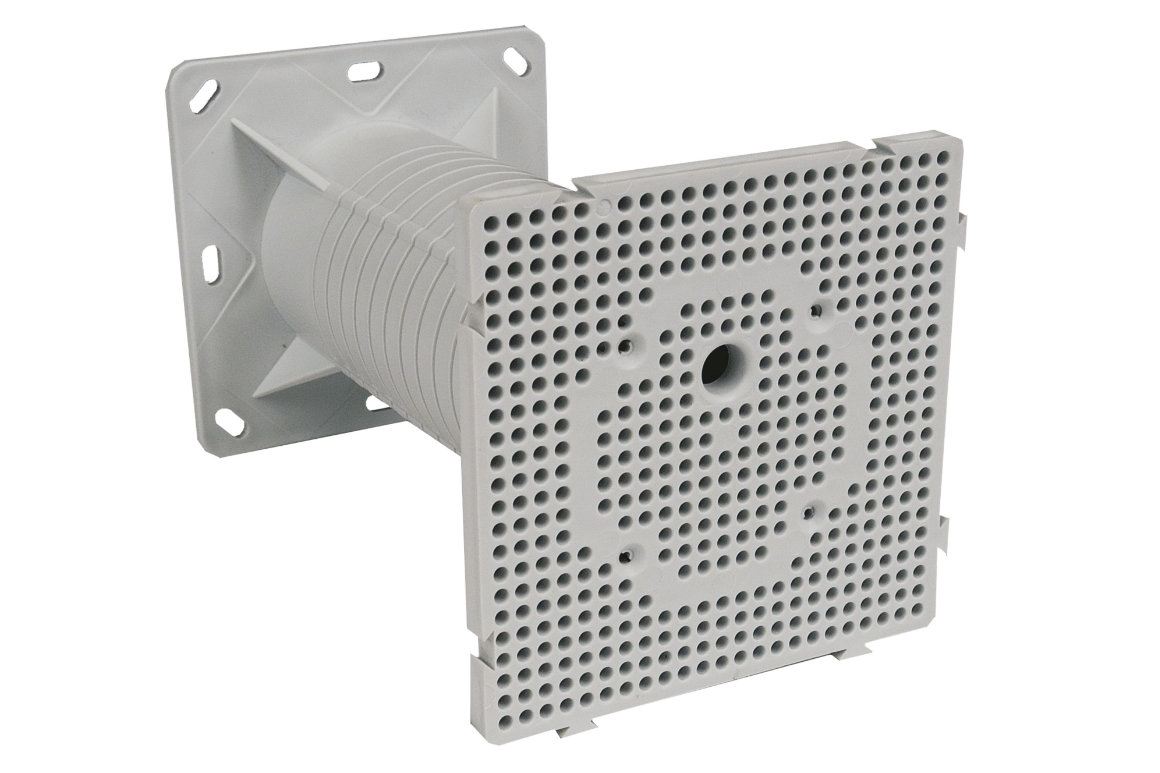

MDZ & MDZ XL

Paigaldusplaat soojusisolatsiooni sisse:



  • elektriseadmete paigaldamiseks (välistuled, liikumisandurid, 400 V pistikupesad jne)
  • väldib külmasilla tekke
  • sobivad tavalistele kontaktsetele soojusisolatsiooni tüüpidele (fassaadpolüstüreen, mineraalvill)
  • seadmeid on võimalik paigaldada kuni 50 - 200 mm suurusega
  • paigaldamine on võimalik soojusisolatsiooniga ehitiste fassaadid paksusega 50 kuni 200 mm
  • MDZ - saab kinnitada igale kinnituspiirkonnale

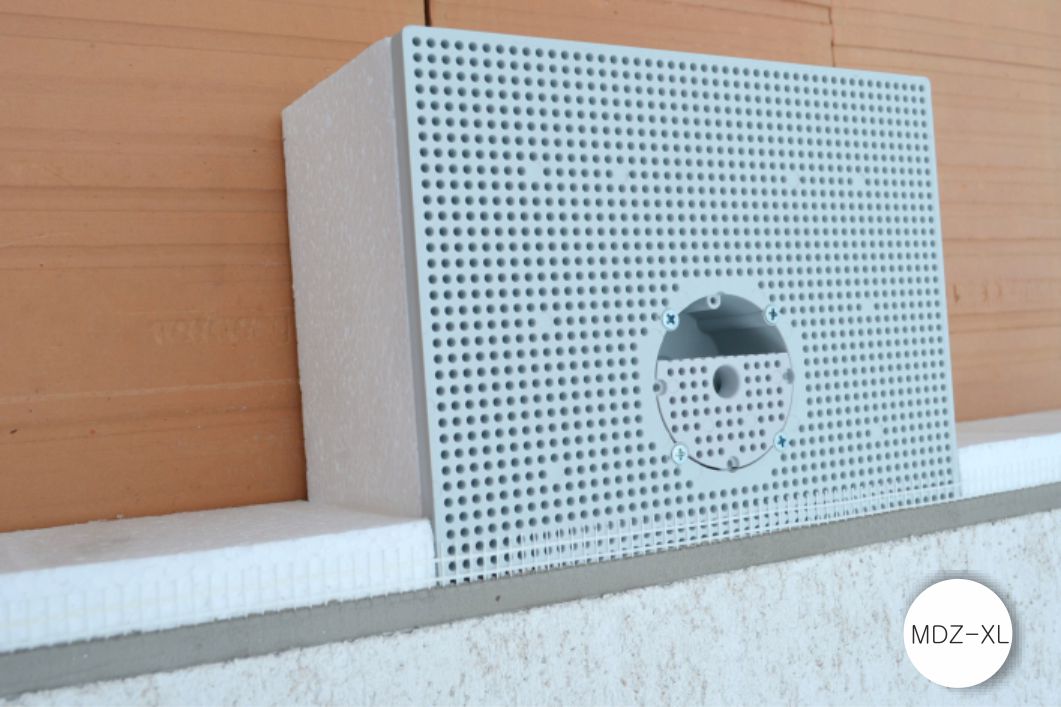

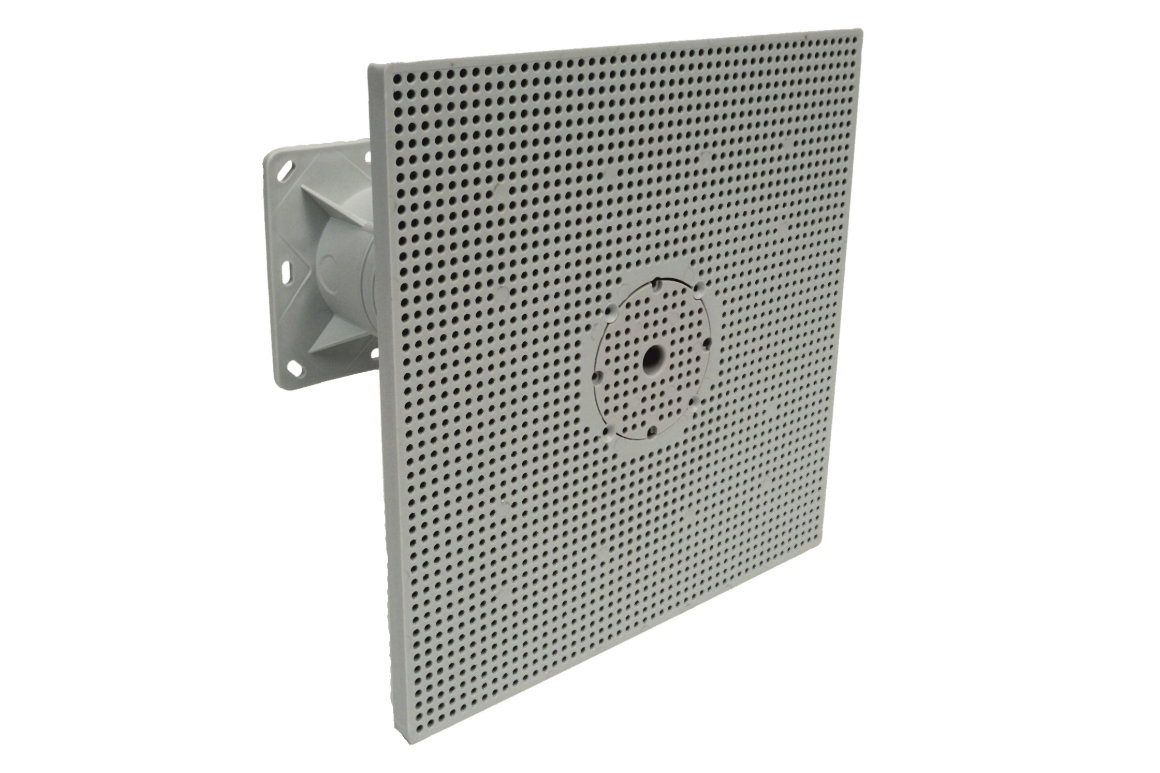

  • MDZ XL - sisaldab integreeritud karpi, mis on spetsiaalselt ette nähtud klambritega kinnitamiseks, kuid seda saab kasutada ka klassikalise harukarbina lüliti või pistiku alla
  • pakend sisaldab tüübleid, kruve ja polte

mõõdud MDZ: 119x119x200mm
mõõdud MDZ XL: 238x238x200mm
materjal: isekustuv PP
temperatuuritaluvus: -25 kuni +60 °C
kandevõime: maks. 4 kg

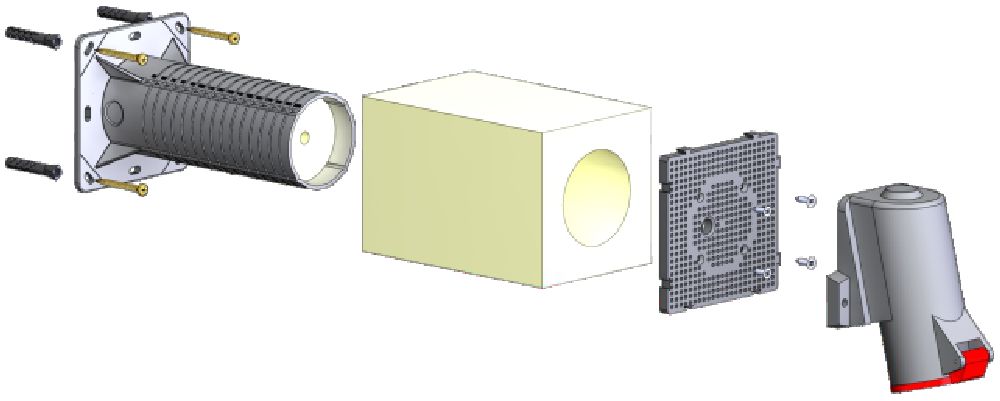

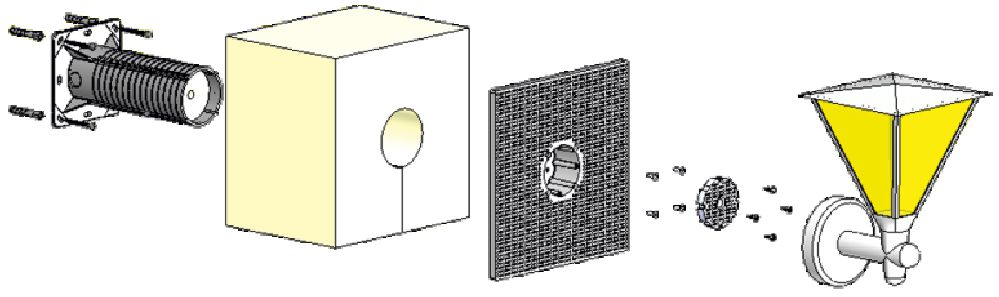

Juhend paigaldamiseks:

1. paigaldamine toimub enne soojusisolatsiooni paigaldamist
2. kandur kinnitatakse seinale kruvide ja tüüblitega sõltuvalt seinapinna tüübist
3. kaabel tõmmatakse läbi kanduri ja sisestatakse kuni puhastatud isolatsioonini
4. kanduri lõplik paigaldamine peaks toimuma 4 lisatud kruviga
5. 400 V pistiku paigaldamiseks soovitame keemiliselt vastupidavaid ankruid

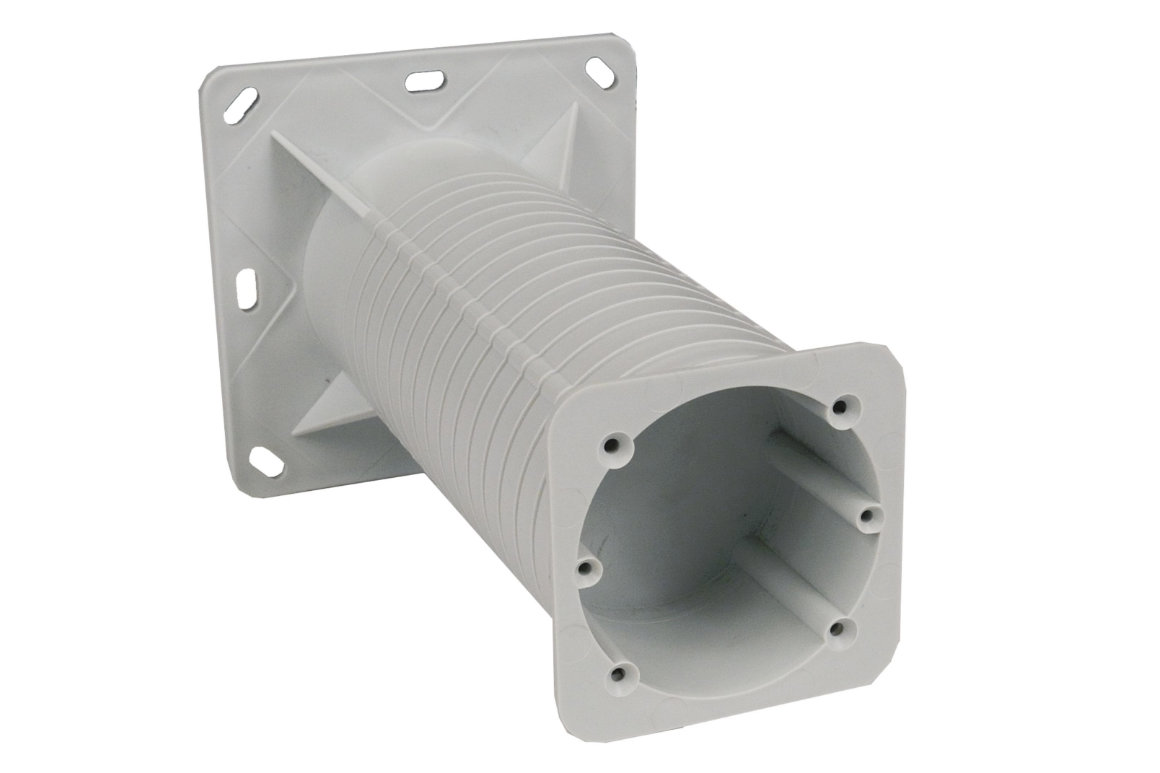

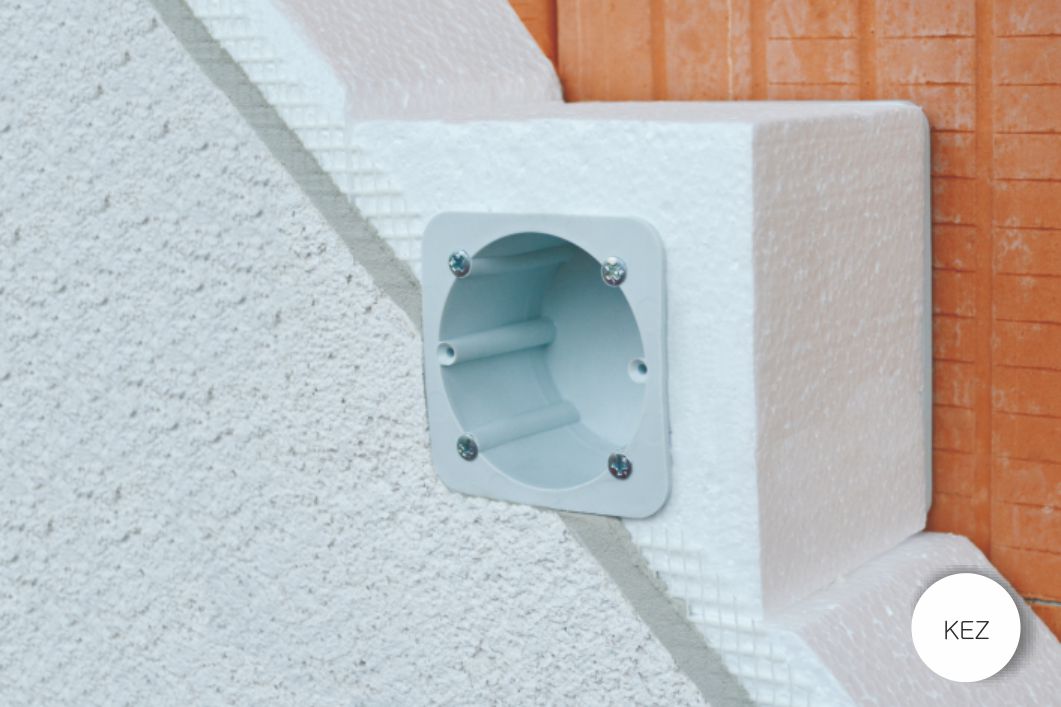

KEZ & KEZ-3

Juhtmekarbid soojusisolatsiooni sisse



  • seadmete paigaldamiseks isoleeritud hoonefassaadidesse
  • väldib külmasilla tekke
  • sobivad tavalistele kontaktsetele isolatsioonitüüpidele (fassaadpolüstüreen, mineraalvill)
  • KEZ - üksikute seadmete puhul, mille soojusisolatsioon paksus 50 - 200 mm on

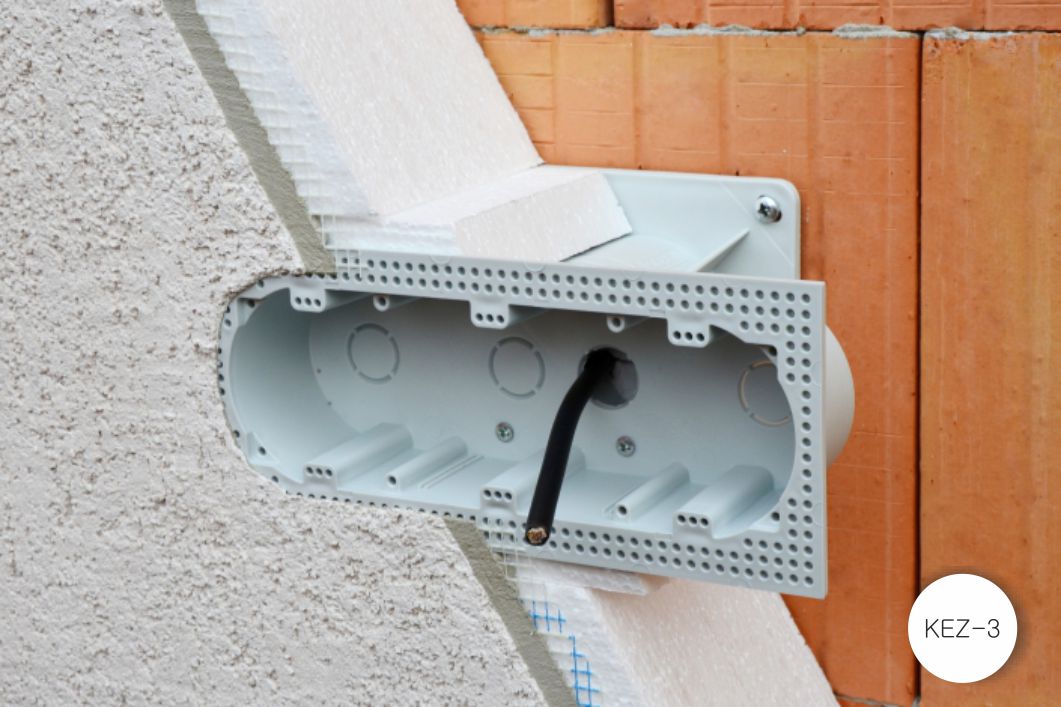

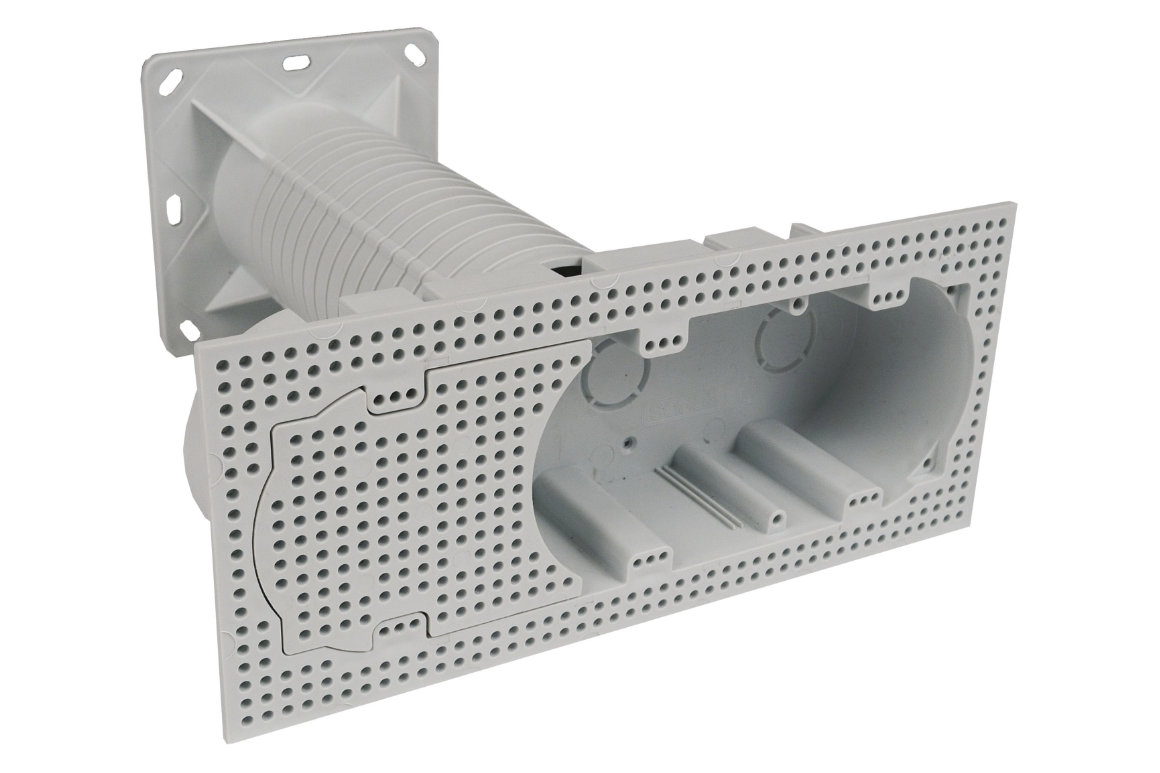

  • KEZ-3 - kahe või kolme seadme paigaldamiseks isoleeritud hoone fassaadidele paksusega 100-250 mm
  • pakend sisaldab tüübleid, kruve ja polte

Paigaldage seade sobiva keskkonnakattega. Krobelisel pinnal soovitame seadme silikooniga kinnitamist.
materjal: isekustuv PP
temperatuuritaluvus: -25 kuni +60 °C

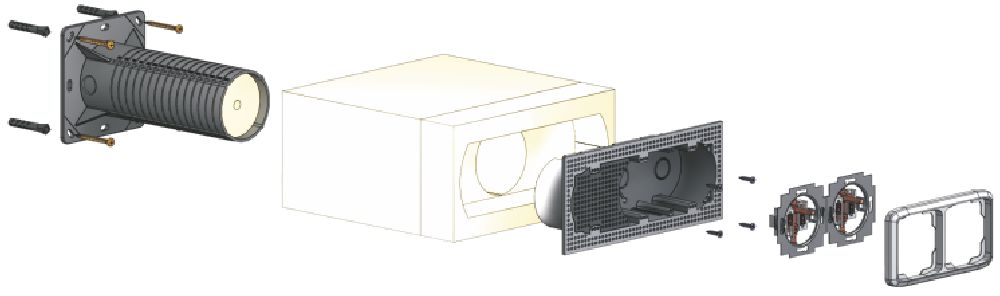

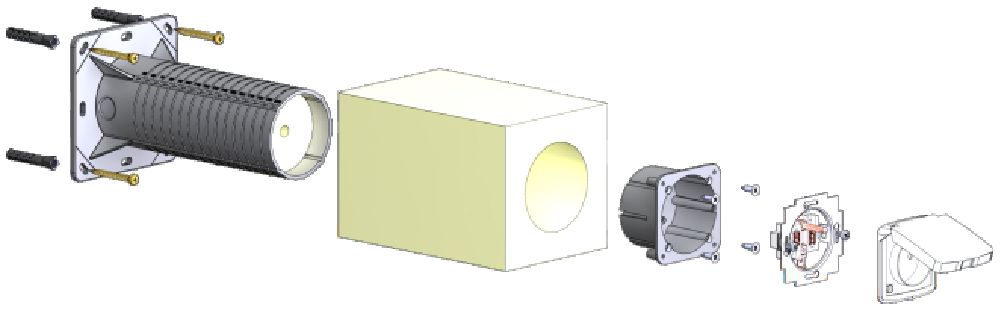

Juhend paigaldamiseks:

1. paigaldamine toimub enne soojusisolatsiooni paigaldamist
2. Enne paigaldamist on vaja kandur, arvestades paigaldatava isolatsiooni paksust, lõigata samasse mõõtu isolatsioonikihi paksusega
3. kandur kinnitatakse seinale kruvide ja tüüblitega sõltuvalt seinapinna tüübist
4. kaabel tõmmatakse läbi kanduri ja sisestatakse kuni puhastatud isolatsioonini
5. kanduri lõplik paigaldamine peaks toimuma 4 lisatud kruviga
