NKR_M3_EN
| EAN kood | 8595057676251 |
| Tollikood | 73089059 |
| Kaal | 3,41 kg/pcs |
| Pinnaviimistlus | Eelnevalt tsingitud |
| Temperatuurikindlus | -50 - 150 °C |
| Funktsionaalsus tulekahju ajal | P90-R, E90, PS90 |
| Standardid | ČSN EN 61537 |
| Tulekindluse standardid | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metallplaadi paksus | 0,7 mm |
| Kruvide arv ühendamiseks | 16 |

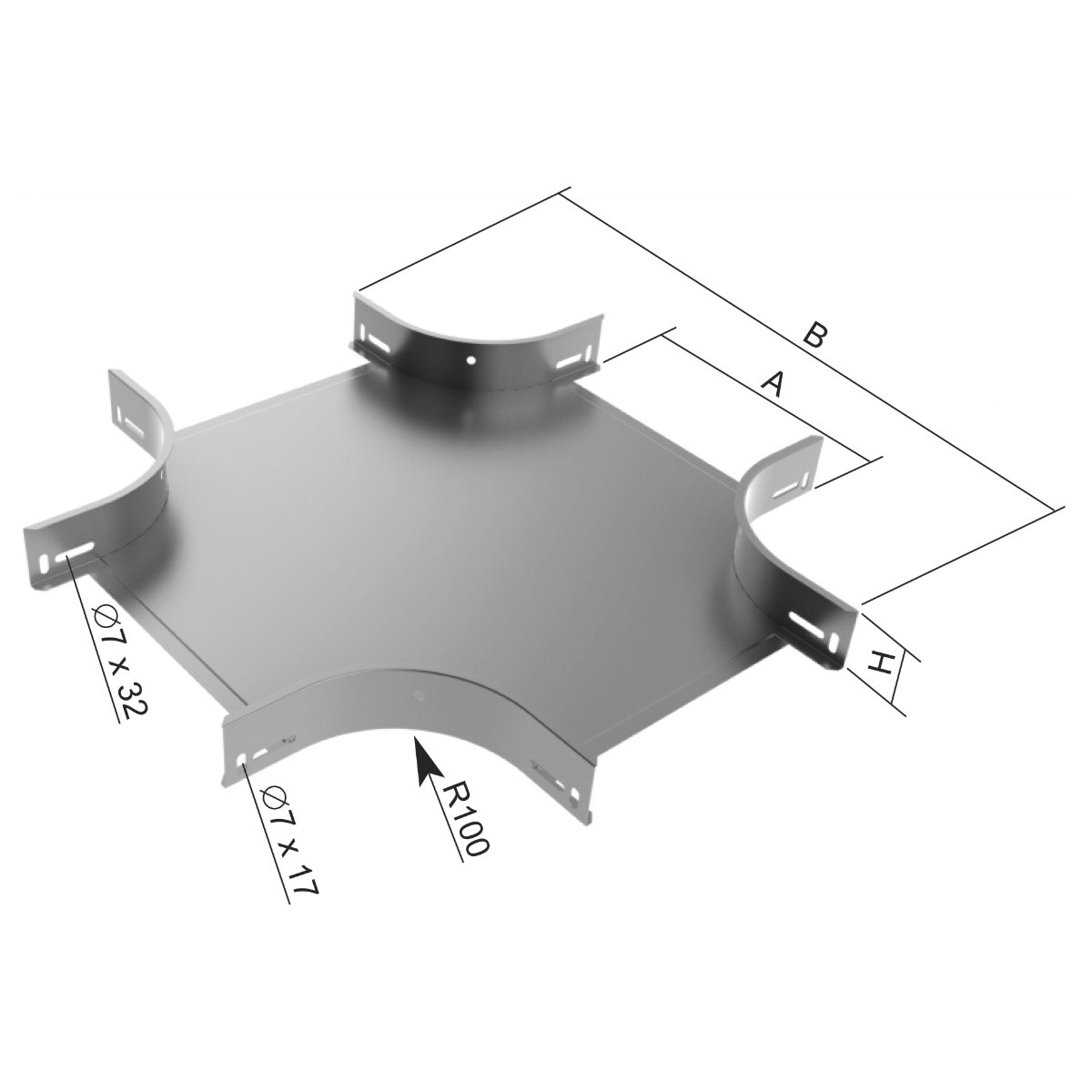

| Mõõde A | 502 mm |
| Mõõde B | 817 mm |
| Mõõde H | 102 mm |
| Kaabliteede laiuse jaoks | 500 mm |
| Kaabliteede kõrguse jaoks | 100 mm |

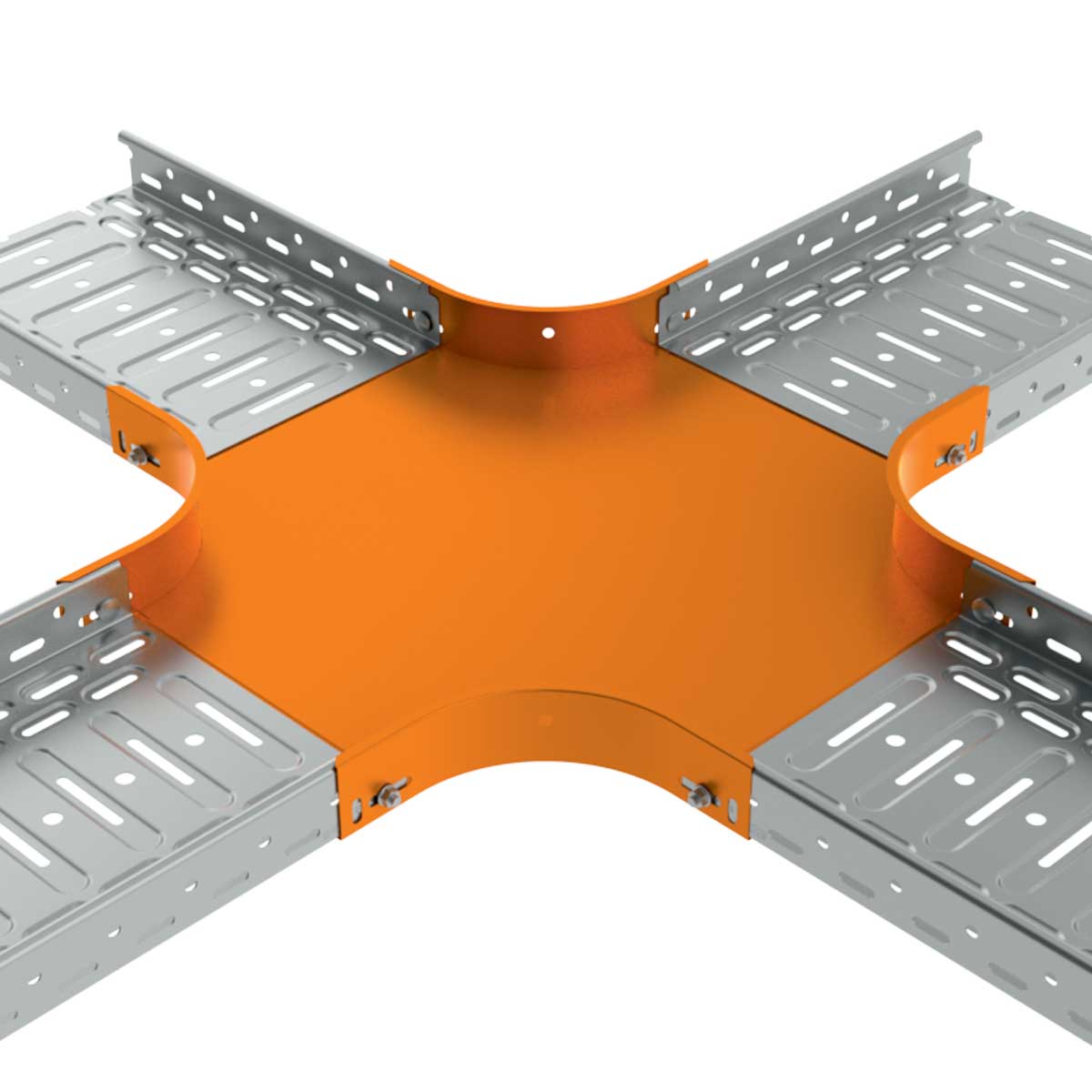

Ühendus toimub kaabli tee otse libisemisega ühendustükki ja järgneva kinnitusena poltidega NSM 6X10. Erineva laiuse ümbersuunamise loomiseks on võimalik kasutada vähendusüksust NRD.
Märkus süsteemile, mis tulekahju ajal säilitab funkstionaalsuse:
Lisateavet leiate kataloogist Süsteemid, mis tulekahju ajal säilitavad funktsionaalsuse.
